Шинопровод AKAPP-STEMMANN - Шинопроводы Akapp-Stemmann, Dynlin, KAMA, Современные технологии, Zucchini

КАМA КМ-10М (Медь) 450- 630А

Изолированный контактный рельс

КАМA КМ-15А (Алюминий) 230- 410А

КАМA КМ-15М (Медь) 450- 630А

Изолированный контактный рельс

КАМA КМ-30А (Алюминий) 540-1025А

КАМA КМ-30М (Медь) 1300- 1600А

КАМA КМ-35А (Алюминий) 540- 1025А

КАМA КМ-35М (Медь) 1300- 1600А

Характеристки шинопроводов Современные технологии

TEHNO 21-465-11

TEHNO 21-465-01

TEHNO 21-465-11

Размер медной шины: 3996х13х1,4 мм

Максимальная сила тока: 60 А

TEHNO 21-465-01

Размер медной шины: 3996х13х2 мм

Максимальная сила тока: 100 А

TEHNO 21-524-03

TEHNO 21-465-09

TEHNO 21-524-03

Размер медной шины: 3996х13х2,5 мм

Максимальная сила тока: 125 А

TEHNO 21-465-09

Размер медной шины: 3996х13х3 мм

Максимальная сила тока: 140 А

TEHNO 21-465-04

TEHNO 21-465-10

TEHNO 21-465-04

Размер медной шины: 3996х13х3,3 мм

Максимальная сила тока: 160 А

TEHNO 21-465-10

Размер медной шины: 3996х13х1,4 мм

Максимальная сила тока: 60 А

TEHNO 21-465

TEHNO 21-465-02

TEHNO 21-465

Размер медной шины: 3996х13х2 мм

Максимальная сила тока: 100 А

TEHNO 21-465-02

Размер медной шины: 3996х13х2,5 мм

Максимальная сила тока: 125 А

TEHNO 21-465-08

TEHNO 21-465-05

TEHNO 21-465-08

Размер медной шины: 3996х13х3 мм

Максимальная сила тока: 140 А

TEHNO 21-465-05

Размер медной шины: 3996х13х3,3 мм

Максимальная сила тока: 160 А

Ток линии: 35, 50, 80, 125, 160А до 320А

Характеристки шинопроводов AKAPP-STEMMANN

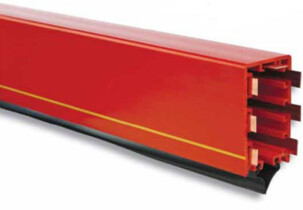

Закрытый троллейный шинопровод Multiconductor

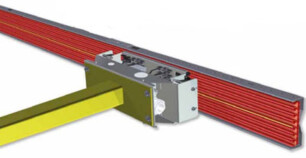

Троллейный шинопровод Pro-Ductor

Количество шин: 2,3,4,5,6,7

Длина секции: 4 метра

Линия шин: плоская непрерывная

Материал корпуса: ПВХ

Температура: -30⁰С +60⁰С / -30⁰С +85⁰С / -20⁰С +80⁰С

Соединение шин: хомут/зажим

Степень защиты: IP23 (IP44 с лентой).

Ток линии: 50A, 80A, 125A, 160A, 200A, 250A, 320A и 400A

Длина секции: 4 метра

Токосъёмник: 125А

Количество шин: 4, 7, 10

Линия шин: непрерывная

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 500 метров в минуту

Температура: -30⁰С +60⁰С

Степень защиты: IP2XB.

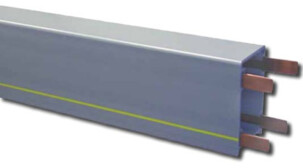

Закрытый троллейный шинопровод 4-Ductor

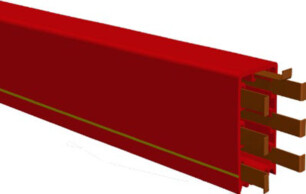

Троллейный шинопровод Click-Ductor

Ток линии: 35, 50, 80, 125, 160A

Длина секции: 4 метра

Токосъёмник: 35,70,100А

Количество шин: 4

Линия шин: непрерывная

Соединение шин: без соединения

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 60 метров в минуту

Температура: -30⁰С +60⁰С

Степень защиты: IP23.

Ток линии: 50A, 80A, 125A, 160A, 200A, до 400А

Длина секции: 3-4 метра

Токосъёмник: 35,70,100А

Количество шин: 4, 5, 7

Линия шин: до 800 м

Соединение шин: зажимы / резьбовая затяжка

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 200 метров в минуту

Температура: -30⁰С +50⁰С

Степень защиты: IP23 / IP44.

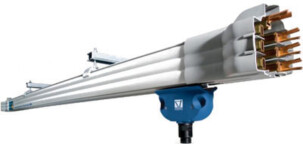

Троллейный шинопровод серии SCL

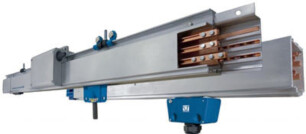

Троллейный шинопровод серии SACL

Ток: 40А, 64А, 78А, 100А, 120А, 140А, 180А, 240А

Ном. макс. напряжение: 690 В

Токосъемные тележки: 20, 40,100 A

Количество шин: 4, 5, 7

Линия шин: уставленная/непрерывная

Размер прямого профиля: 4 м

Степень защиты: IP23 / IP24 (с лентой)

Температура: -30⁰С +70⁰С

Соединение шин: болтовое

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 300 метров в минуту

Ток: 60А, 80А, 100А, 140А, 200А, 280А

Ном. макс. напряжение: 500 В

Токосъемные тележки: 20,40 A

Количество шин: 4, 5, 7

Размер прямого профиля: 4 м

Степень защиты: IP23

Температура: -30⁰С +100⁰С (до +140°C в течение краткого периода времени)

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 200 метров в минуту

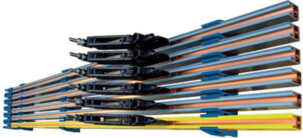

Токопроводы серии SICL

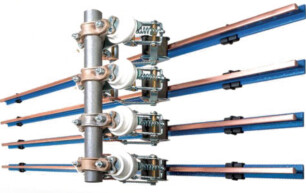

Системы токопродвода открытого типа SOCL

Ток: мах 2200А

Ном. макс. напряжение: 690 В/1000 В

Количество шин: комбинируются

Размер прямого профиля: 6 м

Степень защиты: IP23

Температура: -30⁰С +90⁰С

Допустимая скорость токосъёмника: 400/600 метров в минуту

Материал корпуса: ПВХ.

Системы токопродвода открытого типа SOCL

Ток: мах 2160А

Ном. макс. напряжение: от 1000 до 10 000В

Количество шин: комбинируются

Размер прямого профиля: 7 м

Температура: -30⁰С +130⁰С

Степень защиты: IP23

Характеристки шинопроводов Zucchini

Осветительный шинопровод Zucchini серии LB на ток от 25 до 40 А

Закрытый кожух выполнен из стали, оцинкованной горячим способом (по методу Сендзимира), служит проводником защитного заземления (PE), профиль которого обеспечивает необходимую жесткость конструкции.

Толщина стенок кожуха: 0,6 мм.

Сечение кожуха: 26 х 41 мм.

По заказу кожух может покрываться краской или изготавливаться из анодированного алюминия.

2, 4 или 6 жестких проводников из меди чистотой 99,9%.

Сечение проводника: 3,14 мм2 для шин 25 A и 6,15 мм2 для шин 40 A.

Изолирующие разделительные перегородки между проводниками выполнены из самозатухающей пластмассы (класс огнестойкости V0 согласно UL94), успешно выдерживающими испытание раскаленной нитью в соответствии с МЭК 60695-2-10.

Точки отвода для установки отводных блоков располагаются через 1 м (по 3 точки отвода на элементе длиной 3 м) или через 0,5 м (по 6 точек на элементе длиной 3 м). Прямой элемент LB 6 имеет точки отвода

с обеих сторон кожуха: 3 + 3 или 6 + 6 точек.

Гибкие соединения обеспечивают электрическую целостность трассы. Механическое и электрическое соеднинение двух прямых элементов обеспечивает степень защиты IP55. Электрическая целостность проводника заземления

(кожуха) обеспечивается при затяжке специального соединительного винта. Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.

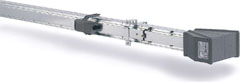

Шинопровод Zucchini малой мощности серии HL на токи от 25 до 40 А

Образующий двухтавтровую конструкцию кожух выполнен из стали, оцинкованной горячим способом (по методу Сендзимира), и служит проводником защитного заземления.

Размеры шинопроводов: HLs – 26 x 62 мм; HLd – 40 x 70 мм.

По дополнительному заказу прямые элементы изготавливаются из нержавеющей стали Aisi 304.

Количество проводников: 2, 4, 6 или 8 жестких проводников из меди чистотой 99,9 %.

Сечение проводника: 3,14 мм2 для шин 25 A и 6,15 мм2 для шин 40 A.

Изолирующие разделительные перегородки между проводниками выполнены из самозатухающей пластмассы (класс огнестойкости V0 согласно UL94), успешно выдерживающей испытание спиралью накаливания в соответствии с МЭК 60695-2-10. Точки отвода для установки отводных блоков располагаются через 1 м (по 3 точки отвода на элементе длиной 3 м) или через 0,5 м (по 6 точек на элементе длиной 3 м). Прямой элемент LB 6 имеет точки отвода с обеих сторон кожуха: 3+3 или 6+6 точек.

Гибкие соединения обеспечивают электрическую целостность трассы. Механическое и электрическое соединение двух прямых элементов выполняется с помощью гибких соединений, обеспечивающих степень защиты IP55.

Электрическая целостность проводника заземления (кожуха) обеспечивается при затяжке специального соединительного винта. Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.

В двойной версии HLd прямые элементы разделены по всей длине плоской металлической перегородкой толщиной 0,8 мм, благодаря чему получается две абсолютно независимые цепи. Подобное разделение позволяет использовать шинопровод HLd для запитывания «обычных» и «аварийных» нагрузок. Хотя внутри шинопровода HLd проложены две отдельных линии питания (25 A+25 A или 40 A+40 A), это не приводит к его перегреву (при этом конфигурация 25 A+40 A невозможна).

Шинопровод Zucchini низкой мощности серии SL на токи от 40 до 63 А

Кожух двутавровой конструкции выполнен из стали, оцинкованной горячим способом (по методу Сендзимира), и служит проводником защитного заземления (РЕ).

Толщина стенок кожуха: 0,8 мм.

Сечение кожуха: 26 х 62 мм.

Количество проводников: четыре проводника из меди чистотой не менее 99,9 %, сечением 9,5 мм2 для номинального тока 40 A и 12,3 мм2 для номинального тока 63 A.

Точки отвода (IP40/IP55) для установки отводных блоков и коробок распложены через 0,75 м (4 точки на 3 м).

Электрическое и механическое соединение легко и быстро выполняется за одну операцию. Степень защиты линии SL повышается с IP40 до IP55 путем установки крышек на точки отвода и места соединений элементов. Электрическая целостность проводника защитного заземления при соединении прямых элементов обеспечивается автоматически. Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3. Также выпускаются прямые элементы с 6 и 10 точками отвода. Данные исполнения характеризуются высокой плотностью точек отвода.

Шинопровод Zucchini средней мощности серии MS на токи 63A-100A-160A

Кожух из оцинкованной по способу Cендзимира стали высокого качества используется в качестве проводника защитного заземления (PE).

Габаритные размеры от 75 до 135 x 196 мм.

Окрашенный кожух – по заказу.

Количество проводников: 4 одинакового сечения (3L+N) и кожухом в качестве PE, или 5 для MRfull (3L+N+FE+PE); проводники изготавливаются из алюминия или электролитической меди чистотой 99,9 %.

Усиленные стекловолокном пластмассовые разделительные перегородки между проводниками обладают классом огнестойкости V1 согласно UL94, и выдерживают испытание раскаленной нитью в соответствии с МЭК 60695-2-10.

Точки отвода для установки втычных отводных блоков расположены через каждый метр с обеих сторон шинопровода (3+3 точки на каждые 3 м); точки отвода открываются и закрываются автоматически при установке и снятии отводного блока.

Электрическое соединение типа «моноблок» с посеребренными контактами позволяет быстро и надежно соединять проводники фаз и РЕ. «Моноблок» имеет болт со срывной головкой, что гарантирует правильное усилие затяжки

и надежное долговременное соединение.

При условии установки крышек на точки отвода все компоненты и аксессуары серии MR обладают степенью защиты IP55. Без крышек точек отвода шинопроводы обладают степенью защиты IP52, если они установлены на ребро, или IP40, если они установлены плашмя (точками отвода вверх).

Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.

Шинопровод Zucchini средней мощности серии MR на токи от 160А до 1000А

Габаритные размеры от 75 до 135 x 196 мм.

Окрашенный кожух – по заказу.

и надежное долговременное соединение.

Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.

Троллейный шинопровод Zucchini серии TS на токи от 63А до 250А

Кожух из стали, оцинкованной горячим способом (по методу Сендзимира).

Толщина стенок кожуха: 1,2 мм (1,5 мм для 250 А); шинопроводы на номинальный ток 63 А имеют алюминиевый кожух со стенками толщиной 1,4 мм, что обеспечивает достаточную жесткость и прочность течение срока эксплуатации.

Количество проводников: 5 (3L+N+PE) одинакового сечения (4 для TS 250 А), разделенных для большей механической прочности конструкции. Проводники изготовлены из электролитической меди чистотой 99,9 %.

Усиленные стекловолокном пластмассовые разделительные перегородки между проводниками имеют класс огнестойкости V1 согласно UL94, и выдерживают испытание раскаленной нитью в соответствии с МЭК 60695-2-10.

Сплошная продольная щель снизу короба для передвижения токосъемного троллея. Ширина щели обеспечивает степень защиты IP20.

Плоские клеммы из бронзы обеспечивают быстрое и надежнее соединение токоведущих проводников и шины РЕ. Плоская нижняя часть клеммы не мешает перемещению троллея вдоль шинопровода. Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.

Шинопроводы большой мощности Zucchini серии SCP на токи от 630А до 6300А

Шинопроводы серии SCP выпускаются: для токов от 630 до 4000 А – с проводниками из алюминиевого сплава, для токов от 800 до 6300 А – с медными проводниками.

Суперкомпактные шинопроводы SCP обладают высокой стойкостью к короткому замыканию; кроме того, они позволяют уменьшать падение напряжения в цепи и обеспечивать питанием мощные нагрузки даже в очень ограниченном

рабочем пространстве. В серию SCP входит большое число отводных блоков на ток от 63 до 1250 А, позволяющих обеспечивать питанием и защищать различные нагрузки (при установке блока предохранителей, автоматических выключателей в литом корпусе, автоматических выключателей с электроприводом). Подобно остальным изделиям Zucchini, шинопроводы SCP не только соответствуют стандартам CEI EN 60439‑1/2, но и превосходят их требования относительно условий применения. Так их номинальный ток всегда указывается для средней температуры окружающей среды 40°C, а не 35°C, как того требуют указанные стандарты. Все суперкомпактные шинопроводы SCP могут устанавливаться как в вертикальном, так и горизонтальном (плашмя и на торец) положениях, при этом их характеристики остаются неизменными. Шинопроводы SCP не требуют обслуживания, за исключением обязательных периодических осмотров, требуемых стандартом МЭК 60364. Проверка момента затяжки резьбовых соединений может выполняться квалифицированным специалистом даже когда шинопровод находится под напряжением.

Характеристки шинопроводов Dynlin

Троллейный шинопровод TR73 (35-240 A)

Электрические характеристики:

Максимальный ток: 35-240 А

Максимальное напряжение: 690 В

Диэлектрическая прочность: 30-40 кВ/мм

Удельное сопротивление: 5 1015 Ом см

Удельное поверхностное сопротивление : 1013 Ом см

Сопротивление утечки: CTI600-2.7

Механические характеристики:

Предел упругости: 75 Н/мм2 ± 10%

Предел прочности на разрыв: 40 Н/мм2 ± 10%

Температурный диапозон: от -40 °C до +55 °C

Горючесть:

Огнестойкость: В1

Самозатухание: Класс В1- отсутствие горючих частиц

Стойкость к агрессивной среде при +45°C:

Концентрированная соляная кислота

Каустическая сода 25% и 50%

Магистральный шинопровод P-LINE A5, P-LINE С6 (400-6300А) Dynlin

Проводники обернуты полиэфирной изоляционной пленкой класса B, выдерживающей нагрев до 130 градусов, и покрыты слюдой (опция). Шинопровод прошел испытание на огнестойкость по стандарту IEC 60331-1:2018 при испытательном напряжении 1000 В перем. тока, температуре испытания 950°C в течение 180 мин и испытание намеханический удар в течение 5 мин. Легкий корпус шинопровода Dynlin спроектирован на основе технологии ToughRail Technology, благодаря которой шинопровод выдерживает удар с энергией 20 Дж без деформации (IK10) и успешно проходит испытание соляным туманом в течение 2400 часов.

Огнестойкий шинопровод серии CFR, FP (400-5000A) Dynlin

Огнестойкий шинопровод используется в противопожарной цепи между дизель-генератором и низковольтным распределительным устройством для непрерывной передачи тока в условиях сильного пожара и обеспечения надежного электропитания противопожарного электрооборудования. Цельнолитой корпус, превосходное качество изоляции, высокая механическая прочность, быстрый монтаж и простота технического обслуживания. Система соответствует требованиям стандарта GB/T7251.6-2015 «Низковольтные комплектные устройства распределения и управления. Часть 6: Системы сборных шин (шинопроводы)» и стандарта XF/T 537-2005 «Методы испытаний огнестойкой системы сборных шин (шинопроводов)». Огнестойкость в течение 180 минут и класс водонепроницаемости IP68.

Распределительный шинопровод P-LINE DC (160-630A) Dynlin

Шинопровод имеет рельсовую направляющую, а штекерную коробку можно размещать в любом месте, гарантируя универсальность электроснабжения.

Штекерная коробка установлена вертикально с центром тяжести в центре, обеспечивая устойчивость конструкции.

Номинальный кратковременный выдерживаемый ток составляет до 30 кА, а номинальный пиковый выдерживаемый ток цепи — 63 кА, делая шинопровод более надежным и безопасным.

Габаритные размеры шинопроводов Track номиналом до 630 А одинаковы, что позволяет легко подключать дополнительные шинопроводы.

Контроль данных по электроэнергии в режиме реального времени, точное прогнозирование рисков и безопасность электропитания.

Возможность замены главного распределительного шкафа, экономия монтажного пространства в верхней части шкафа и повышение общей эффективности работы центра обработки данных.

Распределительный шинопровод P-LINE DC PRO (250-630A) Dynlin

Номинальная сила тока: 250- 630А

Номинальное рабочее напряжение (Ue): 690В

Номинальное напряжение изоляции (Ui): 1000В

Номинальная частота (fn): 50/60 Гц

Номинальный выдерживаемый ток (lcw): 10-32кА

Выдерживаемое в течение 5 с напряжение промышленной частоты: 2200В

Напряжение грозового импульса (Uimp): 8кВ

Габаритные размеры (ширина*высота): 68х133мм

Закрытая система шин IBB Dynlin

Температура окружающей среды: -15°C—+50°C (средняя температура за 24-часовой период не превышает +35°C)
Номинальное напряжение: 600 В/380 В, частота 50 Гц, максимальный номинальный ток 4000 А
Диэлектрическая прочность изоляции: Частота переменного тока 3000 В, отсутствие пробоя в течение 1 минуты
Степень защиты: Ip54

Высота: 2000m

Характеристки шинопроводов KAMA

Изолированный контактный рельс КМ-10А (230-410А)

КМ-10А (230-410А)

Номинальный ток: 230А, 320А, 410А

Изолированный контактный рельс КМ-10А (450-630А)

Вес: 2.1кг

КМ-10А (450-630А)

Номинальный ток: 450А, 630А

Проводник: Медь

Цвет корпуса: Синий

Номинальный ток: 230А, 320А, 410А

Вес: 5.95кг

Изолированный контактный рельс КМ-15А (230-410А)

КМ-15А (230-410А)

Корпус: Ударопрочный и невоспламеняющийся ПК

Изолированный контактный рельс КМ-15А (450-630А)

Вес: 2.1кг

КМ-15А (450-630А)

Номинальный ток: 450А, 630А

Корпус: Ударопрочный и невоспламеняющийся ПК

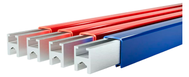

Изолированный контактный рельс КМ-30А (540-1025А)

Вес: 2.1кг

КМ-30А (540-1025А)

Номинальный ток: 540А, 870А, 1025А

Изолированный контактный рельс КМ-30M (1300-1600А)

Вес: 6.56кг

КМ-30M (1300-1600А)

Номинальный ток: 1300А, 1450А, 1600А

Проводник: Медь

Изолированный контактный рельс КМ-35А (540-1025А)

Вес: 26.2кг

КМ-35А (540-1025А)

Номинальный ток: 540А, 870А, 1025А

Корпус: Ударопрочный и невоспламеняющийся ПК

Изолированный контактный рельс КМ-35М (1300-1600А)

Вес: 6.56кг

КМ-35М (1300-1600А)

Номинальный ток: 1300А, 1450А, 1600А

Проводник: Медь

Максимальный ток: 70А, 100А, 1450А, 200А, 600А

Вес: 29.4кг

Токосъёмники для троллейного шинопровода

Токосъемники: КМ-1X, КМ-3X
