Огнестойкий шинопровод серии CFR Dynlin

Огнестойкий шинопровод серии CFR Dynlin. Номинальная сила тока 400 A - 5000 A

Огнестойкий шинопровод используется в противопожарной цепи между дизель-генератором и низковольтным распределительным устройством для непрерывной передачи тока в условиях сильного пожара и обеспечения надежного электропитания противопожарного электрооборудования.

Цельнолитой корпус, превосходное качество изоляции, высокая механическая прочность, быстрый монтаж и простота технического обслуживания.

Система соответствует требованиям стандарта GB/T7251.6-2015 «Низковольтные комплектные устройства распределения и управления. Часть 6: Системы сборных шин (шинопроводы)» и стандарта XF/T 537-2005 «Методы испытаний огнестойкой системы сборных шин (шинопроводов)»

Огнестойкость в течение 180 минут и класс водонепроницаемости IP68.

Принадлежности для монтажа:

Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием: стандартные габаритные размеры:Д=1000 мм, Ш=800-1000 мм, В=500 мм.

Торцевая ответвительная коробка для защиты соединения между шинопроводом и оборудованием CFR Dynlin

Подвеска шинопровода: используется при горизонтальном монтаже шинопровода на 400-2500 A.

Кронштейн: предназначен для монтажа шинопровода вдоль стены.

Угловая стальная подвеска: для монтажа вдоль.

Пружинная подвеска: для прокладки шинопровода на вертикальных участках с креплением к перекрытию.

Средняя фиксирующая подвеска: если высота этажа составляет 4 метра, или шинопровод оснащен штекерной коробкой, необходимо установить фиксирующую подвеску.

Технические данные: Огнестойкий шинопровод серии CFR. Номинальная сила тока 400 A - 5000 A

Характеристика	Единица измерения	Значения
Номинальная сила тока	А	400	630	800	1000	1250	1600	2000	2500	3200	4000	5000
Стандарт	GB/T7251.6-2015 "Низковольтные комплектные устройства распределения и управления. Часть 6: Системы сборных шин ( шинопроводы)" XF/T-2005 "Методы испытаний огнестойкой системы сборных шин (шинопроводов)"
Конфигурация проводников	3P3W, 3P4W и 3P5W
Частота	Гц	50
Номинальное рабочее напряжение (Ue)	В	1000
Номинальное напряжение изоляции (Ui)	В	1000
Номинальное выдерживаемое импульсное напряжение Uimp	кВ	12
Кратковременный ток короткого замыкания (lcw)	кА	30	30	30	30	30	80	80	80	80	80	120
Пиковый ток короткого замыкания (Ipk)	кА	63	63	63	63	63	63	176	176	176	176	264
Степень защиты	IP68
Класс загрязнения	III
Температура окружающей среды	°C	180 минут
Материал корпуса	Алюминий
Чистовая обработка поверхности корпуса	Электрический медный стержень TMY
	Сопротивление проводника
Сопротивление (R20)	мОм/м	0,096	0,064	0,052	0,041	0,032	0,026	0,017	0,013	0,010	0,008	0,006
Реактивное сопротивление (X)	мОм/м	0,031	0,020	0,017	0,013	0,010	0,009	0,006	0,004	0,007	0,006	0,004
Полное сопротивление (Z)	мОм/м	0,101	0,067	0,055	0,043	0,034	0,028	0,018	0,014	0,012	0,010	0,007
	Падение напряжения
Коэффициент мощности 0,6	В/м	0,057	0,060	0,062	0,061	0,059	0,062	0,051	0,050	0,065	0,067	0,061
Коэффициент мощности 0,7	В/м	0,062	0,065	0,068	0,066	0,065	0,068	0,055	0,054	0,067	0,070	0,063
Коэффициент мощности 0,8	В/м	0,066	0,069	0,072	0,071	0,069	0,072	0,058	0,058	0,068	0,071	0,064
Коэффициент мощности 0,9	В/м	0,069	0,073	0,076	0,074	0,072	0,076	0,061	0,061	0,069	0,070	0,063
Коэффициент мощности 1,0	В/м	0,067	0,070	0,073	0,071	0,069	0,073	0,059	0,058	0,057	0,059	0,053

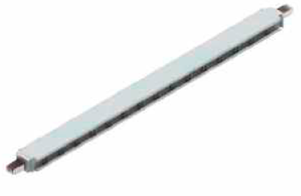

Шинопровод с одним пакетом шин

Номинальный ток (А)	Габаритные размеры		Вес
Номинальный ток (А)	Ширина Ш (мм)	Высота В (мм)	4W (кг/м)	5W (кг/м)
400	196	90	29,5	32
630	196	105	35	39
800	196	115	38	42,5
1000	196	130	43,5	49
1250	196	150	50,5	57,5
1600	196	170	57,5	74,5

Шинопровод с двумя пакетами шин

Номинальный ток (А)	Габаритные размеры		Вес
Номинальный ток (А)	Ширина Ш (мм)	Высота В (мм)	4W (кг/м)	5W (кг/м)
2000	270	294	90,5	103,5
2500	270	339	106	122
3200	270	434	133	153,5
4000	270	494	154,5	179
5000	270	614	196,5	229

* Эти данные используются только в качестве справочных данных для расчета нагрузки на опорные подвески, а не для приемки на месте эксплуатации.

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
400	1
630	1
800	1
1000	1
1250	1
1600	1

* Момент затяжки болтов с двойной головкой для соединительного элемента составляет 68±7 Нм.

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
2000	2
2500	2

Соединительный блок

Номинальный ток (А)	Кол-во болтов для соединительного элемента
3200	4
4000	4
5000	4

L-образная горизонтальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=400 Y=400
2000	X=400 Y=400
2500	X=400 Y=400
3200	X=400 Y=400
4000	X=400 Y=400
5000	X=400 Y=400

L-образная вертикальная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400
630	X=400 Y=400
800	X=400 Y=400
1000	X=400 Y=400
1250	X=400 Y=400
1600	X=400 Y=400
2000	X=500 Y=500
2500	X=500 Y=500
3200	X=850 Y=850
4000	X=850 Y=850
5000	X=850 Y=850

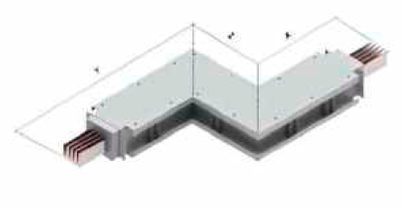

Z-образная горизонтальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=250 ⁓X=700 Y=400
630	X=400 Y=250 ⁓X=700 Y=400
800	X=400 Y=250 ⁓X=700 Y=400
1000	X=400 Y=250 ⁓X=700 Y=400
1250	X=400 Y=250 ⁓X=700 Y=400
1600	X=400 Y=250 ⁓X=700 Y=400
2000	X=400 Y=350 ⁓X=700 Y=400
2500	X=400 Y=250 ⁓X=700 Y=400
3200	X=400 Y=250 ⁓X=700 Y=400
4000	X=400 Y=250 ⁓X=700 Y=400
5000	X=400 Y=250 ⁓X=700 Y=400

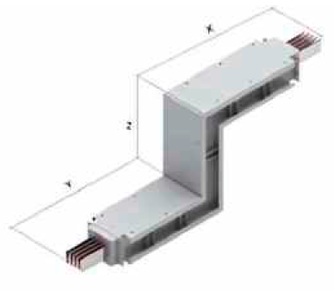

Z-образная вертикальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=200 ⁓X=700 Z=400
630	X=400 Y=200 ⁓X=700 Z=400
800	X=400 Y=200 ⁓X=700 Z=400
1000	X=400 Y=200 ⁓X=700 Z=400
1250	X=400 Y=200 ⁓X=700 Z=400
1600	X=400 Y=200 ⁓X=700 Z=400
2000	X=500 Y=300 ⁓X=700 Z=500
2500	X=500 Y=300 ⁓X=700 Z=500
3200	X=500 Y=300 ⁓X=700 Z=500
4000	X=500 Y=300 ⁓X=700 Z=500
5000	X=500 Y=300 ⁓X=700 Z=500

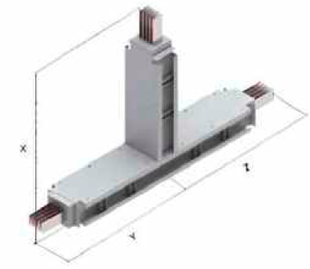

Т-образная горизонтальная секция

Номинальный ток (А)	Габариты (мм)
400	X=400 Y=400 Z=400
630	X=400 Y=400 Z=400
800	X=400 Y=400 Z=400
1000	X=400 Y=400 Z=400
1250	X=400 Y=400 Z=400
1600	X=400 Y=400 Z=400
2000	X=500 Y=500 Z=500
2500	X=500 Y=500 Z=500
3200	X=600 Y=600 Z=600
4000	X=600 Y=600 Z=600
5000	X=600 Y=600 Z=600

Комбинированная угловая секция

Номинальный ток (А)	Габариты (мм)
400	X=500 Y=300 Z=400
630	X=500 Y=300 Z=400
800	X=500 Y=300 Z=400
1000	X=500 Y=300 Z=400
1250	X=500 Y=300 Z=400
1600	X=500 Y=300 Z=400
2000	X=400 Y=400 Z=500
2500	X=400 Y=400 Z=500
3200	X=400 Y=550 Z=600
4000	X=400 Y=550 Z=600
5000	X=400 Y=550 Z=600

Фланцевая секция:

Характеристики: фланцевая секция

Номинальный ток (А)	A (мм)	В (мм)	C (мм)	M (мм)
400	25	50	/	Ø13х17
630	25	50	/	Ø13х17
800	25	50	/	Ø13х17
1000	25	50	/	Ø13х17
1250	25	50	/	Ø13х17
1600	25	50	50	Ø13х17
2000	25	50	50	Ø13х17
2500	25	50	50	Ø13х17
3200	25	50	50	Ø13х17
4000	25	50	50	Ø13х17
5000	25	50	50	Ø13х17

* Все данные относятся к стандартным изделиям. Данные по специальным изделиям уточняйте у нашего инженера.

Подключение к оборудованию:

Соединение шинопровода с трансформатором:

Соединение огнестойкого шинопровода серии CFR с низковольтным распределительным устройством включает в себя шинопровод с фланцевыми секциями. Мы разработаем индивидуальный проект с учетом конфигурации отходящих линий низковольтного распределительного устройства и дадим инструкции по оптимизации электробезопасности.

Соединение шинопровода с распределительным устройством:

Соединение огнестойкого шинопровода серии CFR с трансформатором включает в себя шинопровод с фланцевой секцией. Гибкие шины поглощают вибрацию во время работы трансформатора.
